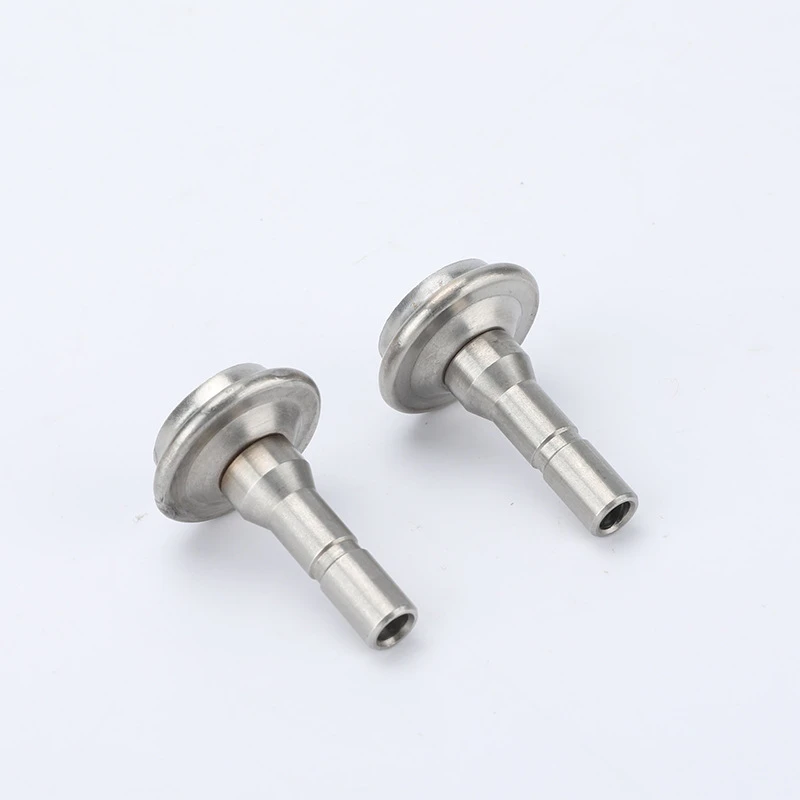

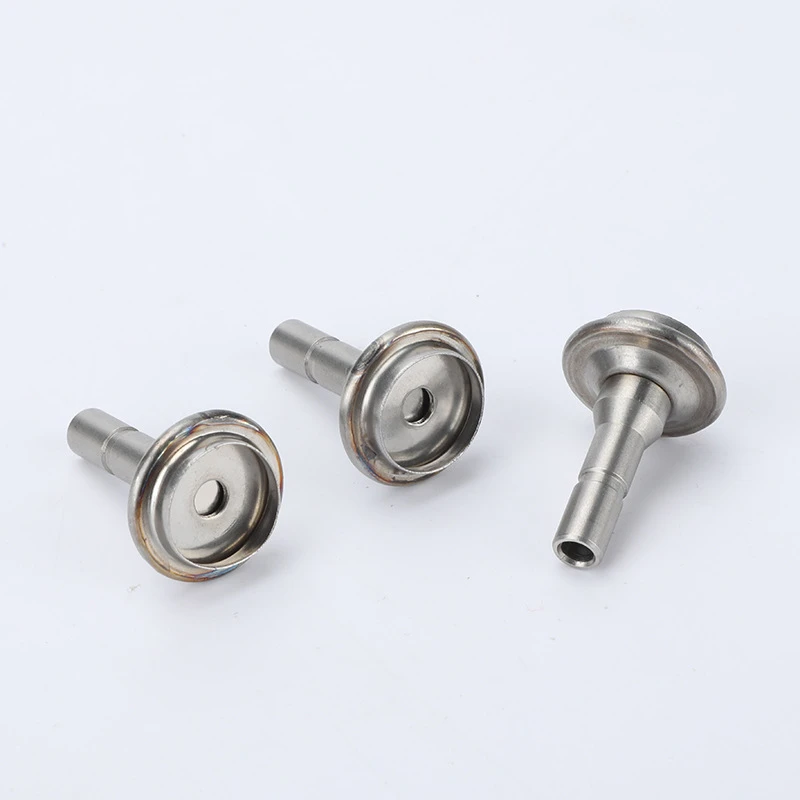

Kohandatud 304 roostevabast terasest äärikuga võllid koos ketaspeaga rullkoostude jaoks
See komponent ühendab täppisvõlli laia ketta või äärikupeaga. Võlliosa tagab suunamise, pöörlemise või positsioneerimise, samas kui äärik piirab aksiaalset liikumist või toetab külgnevat rulli, ratast või mehaanilist komponenti.
Sõltuvalt konstruktsioonist võib äärikut töödelda võlli osana või valmistada eraldi ja kokku panna pressimise, neetimise, keevitamise või muul kindlaksmääratud meetodil. Kõige sobivam protsess sõltub ääriku läbimõõdust, paksusest, kogusest ja koormusnõuetest.
Võlli korpusel võib olla sirge või astmeline läbimõõt, sooned, otsafaasid ja asukoha õlad. Plaadipeale võib lisada ka keskse augu või mõne muu funktsionaalse funktsiooni.
Roostevaba teras tagab masinate, instrumentide, rullide ja üldiste tööstussõlmede korrosioonikindluse ja mõõtmete stabiilsuse. Kriitilise pöörlemise läbimõõtu ja ääriku asukohti saab juhtida vastavalt joonisele.
Toote spetsifikatsioonid
| Üksus | Saadaolevad valikud |
|---|---|
| Toote tüüp | Äärikuga võll / kettapea võll |
| Materjal | 304 roostevaba teras, 316 roostevaba teras või eritellimusel |
| Võlli struktuur | Sirge, astmeline, soonega või kohandatud |
| Pea struktuur | Lame ketas, süvistatud ketas, vormitud äärik või kohandatud |
| Tootmisprotsess | CNC treimine, puurimine, vormimine ja montaaž |
| Kokkupanemise meetod | Integreeritud töötlemine, pressimine, neetimine, keevitamine või kohandatud |
| Võlli läbimõõt | Kohandatud vastavalt joonisele |
| Ääriku läbimõõt | Kohandatud |
| Üldpikkus | Kohandatud |
| Tolerantsus | ±0,01 mm–±0,05 mm valitud mõõtmete korral |
| Pinnaviimistlus | Poleeritud, passiveeritud, lihvitud või kohandatud |
| Rakendus | Rullid, rattad, instrumendid ja mehaanilised sõlmed |
Kohandatud valikud
| Kohandatud funktsioon | Vajalik teave |
| Võlli läbimõõt | Läbimõõt ja sobivuse tolerants |
| Võlli pikkus | Pikkus ääriku võrdluspinnast |
| Astmeline sektsioon | Läbimõõt, pikkus ja õlgade asend |
| Ääriku läbimõõt | Valmis välisläbimõõt |
| Ääriku paksus | Materjal ja viimistletud paksus |
| Pea profiil | Lame, süvistatud, kumer või kohandatud |
| Keskne auk | Läbimõõt, sügavus ja tolerants |
| Kooste struktuur | Integreeritud või eraldi kokkupandud äärik |
| Pinna karedus | Nõue pöörlevatele ja paarituvatele pindadele |
| Materjali klass | 304, 316 või määratud roostevaba teras |
| Kriitiline läbilaskmine | Tugipunkt ja lubatud radiaalne või aksiaalne väljajooks |
RFQ lause
Esitage oma joonis või näidis roostevaba terase kvaliteedi, võlli mõõtmete, ääriku läbimõõdu, pea profiili, kesk-ava detailide, montaažimeetodi, kriitilise kulumise, pinnaviimistluse ja vajaliku kogusega.
